Documentation Matériel: Lecteurs RFID
La documentation sur cette page est en rapide évolution; le code actuel peut être en avance ou en retard sur la documentation pour un jour donné.JMRI fournit une prise en charge pour les Capteurs JMRI en général et Rapports en termes "d'évènements" du Lecteur RFID.
Matériel pris en
Protocoles
JMRI prend en charge plusieurs protocoles de lecture RFID :- CORE-ID / ID-Innovations - depuis la 2.11.4
- Olimex - depuis v 3.9.2
- Parallax - depuis v 3.9.2
Choisir le protocole approprié lors du réglage des Préférences.
JMRI prend également en charge jusqu'à 8 lecteurs individuels connectés via un Concentrateur. À l'heure actuelle, le seul concentrateur pris en charge est celui de MERG, et seulement pour les lecteurs utilisant le protocole CORE-ID. Sélectionnez "Concentrateur MERG" pour "Adaptateur" dans l'onglet Connexions dans les Préférences JMRI.
Connexion
Câblage
- Les connexionx série directes ont été prises en charge depuis JMRI 2.11.4
- Les connexions réseauxsont ciblées pour la série JMRI 4.1
Réglages

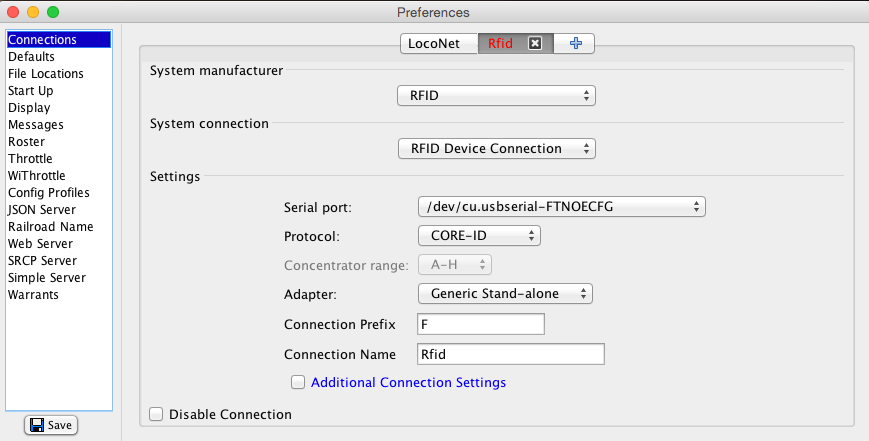

Vous configurez votre connexion JMRI à votre matériel RFID dans les Préférences JMRI
Elle apparait comme "RFID" dans le menu déroulant Fabricant Système.
Désignation
La lettre système pour les connexions RFID est "F". Les détails des événement, des noms, des objets RFID sont décrits ci-dessous.
JMRI associe les événements RFID avec des Objets individuels
JMRI (Capteurs, Rapports, etc) via le
Noms système JMRI. Un Nom Système comme le
"FSA
"
définit un Capteur qui suit le lecteur "A" , tandis qu'un Nom Système comme " FRB
"
définit un Rapport qui suit le lecteur "B" .
Capteurs
Les lectures RFID dans les applications à venir de JMRI peuvent être accessibles via des objets Capteur JMRI. Le Nom Système du Capteur détermine à quel lecteur RFID il correspond.
Un capteur est défini par deux événements: Celui qui l'ACTIVE, et celui qui le DÉSACTIVE. Quand une étiquette RFID se trouve à proximité d'un Lecteur RFID, le capteur associé est ACTIF; en dehors de ces moments, il est INACTIF. Vous créez les capteurs en utilisant le bouton Ajouter... sur le Tableau Capteur.
Rapports
Les lectures RFID à venir dans les applications JMRI sont également accessibles via les Objets Rapports JMRI. Le Nom Système du Rapport détermine à quel lecteur RFID il correspond.Un Rapport peut contenir des informations arbitraires, contrairement à un capteur qui n'est qu'actif ou inactif. Chaque Rapport est associé à une source d'information spécifique sur le réseau, et fait que les informations sur les appareils sont disponibles dans le reste de JMRI.
Quand un Lecteur RFID rapporte qu'une étiquette spécifique a été vue, le Rapport correspondant contiendra des informations sur l' IdTag spécifique vue. Ceci permet alors à d'autres outils JMRI de réagir à cette information
Tableau Rapport
Le tableau Rapport offre un accès facile au contenu de tous les Rapports que JMRI connaît. Il ya aussi une touche "Ajouter ..." pour créer vos propres Rapports internes; JMRI crée automatiquement des Objets Rapport pour les périphériques découvert sur le réseau.Affichage des Valeurs du Rapport sur des Panneaux
La valeur d'un Rapport peut être affichée sur un panneau par l'intermédiaire d'une icône. Pour ce faire:
- Sur la fenêtre de l'Éditeur du Panneau pour votre panneau, trouver le bouton "Ajouter Rapport".
- Dans la zone de texte à côté de ce bouton, tapez le nom utilisateur ou le nom système du Rapport désiré.
- Cliquez sur le bouton. L'icône Rapport sera placée sur le panneau. Si elle n'est pas visible, cela pourrait être parce que la valeur est actuellement vide; utiliser le tableau de Rapport pour changer la valeur à quelque chose qui sera visible.
- Vous pouvez faire glisser l'icône à l'endroit où vous voulez de la manière habituelle.
- Le menu contextuel sur l'icône vous permettra de changer la mise en forme.
