JMRI: PanelPro Questions Fréquemment Posées (FAQ)
Comment JMRI fait le lien
avec le reste de mon réseau?
Jim Betz a répondu à ces questions sur la
liste des utilisateur de JMRI
- JMRI fonctionne comme un régulateur - il envoie
et et écoute les messages sur les "bus de commande".
Rien de plus, rien de moins. Et ce qui est en fait -
beaucoup - et sont la vraie beauté de JMRI. Dans le
cas de DecoderPro les commandes qui sont utilisées
et surveillées sont celles liées à la
programmation d'une locomotive. Dans le cas de PanelPro les
messages/commandes qui sont utilisées sont celles
qui sont pertinentes pour l'occupation des cantons, les
aiguillage, etc
- Chaque système a ses "bus de commande" propres
ou"interface de l'ordinateur" - à savoir son propre
jeu de commandes (penser"format de la commande") qu'il
utilise. C'est pourquoi vous ne pouvez pas utiliser un
régulateur Digitrax sur un système NCE.
Beaucoup de gens se réfèrent au bus de
commande comme un"régulateur" - pour le distinguer
des bus de voie. Et il est important de noter que les
messages sur les deux ne sont pas identiques dans tous les
cas. Certains systèmes sont assez semblables les uns
aux autres pour permettre d'utiliser un régulateur
de l'un sur l'autre ...mais cela est relativement rare
(très peu de réseau en font l'usage. Une
autre solution est C/MRI - qui a son propre jeu de
commandes. Celles de JMRI sont aussi assez intelligentes
pour "parler C/MRI" (ainsi que les capacité
à"parler" Digitrax, NCE et Lenz ...etc) La
différence sont que les C/MRI sont un jeu de
commandes et du matériel qui se concentre uniquement
sur les systèmes de soutien RR (signaux,
aiguillages, etc) et n'a pas la capacité de
contrôler ou de programmer les trains. Et, en
effet,C/MRI ne "sait" pas si l'alimentation est DC ou DCC.
La plupart des réseaux qui ont été mis
en place récemment ont utilisé le
matériel C/MRI et JMRI (PanelPro) pour l'interface
de l'homme/machine.
- Sur les réseaux DCC la centrale de commande est
l'interface entre la voie et le régulateur/bus de
commande. Vous utilisez les bus régulateur pour
prendre une locomotive ...et envoyer des messages de
contrôle à la centrale de commande - ce qui
met"en avant" vos modifications de régulateur pour
les locomotives ...et pour les décodeurs
stationnaires ...soit par la voie ou le bus de commande (ou
les deux).
- Il est possible - certains diront même
souhaitable - de séparer votre support train( bus de
voie) de votre support de commande du réseau. Bien
que ce ne soit pas intuitif - vous n'avez pas à
utiliser les même système que vous utilisez
pour la commande des trains et pour la commande des
aiguillages et signaux - tout simplement parce que les
messages n'ont pas besoin de traverser cette
frontière. C'est pourquoi certains ont
recommandé que vous considériez un
environnement tel que des NCE pour les trains et C/MRI ou
Digitrax pour le matériel réseau
(PanelPro).
- Parce que Digitrax et C/MRI ont publié leurs
interfaces, il y a plus de produits disponibles pour le
contrôle de réseau pour les deux
systèmes que pour les NCE. Les deux RR-Cirkits et
Team numériques ont sorti d'excellents produits qui
travaillent pour Digitrax (par exemple). Pour autant que je
sache il n'y a pas de produits pour les NCE. Je ne sais pas
ce qui est/n'est pas disponibles pour Lenz.
- PanelPro est encore en développement à un
rythme rapide. Plusieurs configurations sont
déjà opérationnelles à l'aide
de PanelPro - mais les développements les plus
récents qui ont été mis à
disposition dans PanelPro rendent son utilisation un peu
plus facile que par le passé. En fait, si vous
parlez juste des aiguillages et d'occupation de cantons
alors PanelPro sera utilisable pendant un certain
temps.
- Lorsque vous commencez à faire de la
signalisation alors "tout change". Parce que la
signalisation exige que les occupation de cantons et de
l'état des aiguillages soient utilisés dans
le processus de prise de décision :"quel aspect doit
être affiché sur lequel des signaux à
ce stade? ". Cela nécessite une ensemble de code
spécifique/logique. Je suppose que vous voulez
utiliser un ordinateur pour prendre ces décisions.
Il est possible de mettre en œuvre un système
où un être humain, généralement
les dispatcheurs, prend l'ensemble des décisions
...les plus complexe le réseau/système de
signalisation plus les erreurs que les répartiteur
feront. Et il y a aussi la question (s) de la "charge de
travail" ...mais un ordinateur utilisant PanelPro est
habituellement de repos et a plus qu'assez de puissance
pour devancer les besoins du réseau.
La mise en œuvre de commande du réseau
(aiguillages, occupation de cantons, signaux, etc) n'est
pas un "accord facile". Et, à mon avis, c'est
quelque chose que vous ne devriez pas essayer d'apprendre
tout seul - ou de le faire seul avec les aides/des
conseils pris sur les listes en ligne comme celle-ci. Je
ne dis pas "ne pas utiliser en ligne" ... Je dis que si
vous voulez le faire aussi facilement que possible, vous
devriez chercher ceux qui nous ont
précédés et obtenir leur appui .
Oui, vous pouvez le faire vous-même - non, ce n'est
pas les meilleure façon de le faire et vous verrez
que vous ferez plusieurs erreurs qui entraî des
retards considérables et des recâblages. De
nombreux projets d'automatisation de réseaux sont
au point mort justement pour cette même raison.
Et juste pour cela soit mentionnés... Ajouter
des capacités telles que la détection
d'occupation de cantons, aiguillages
contrôlés par ordinateur, et les signaux ne
sont pas bon marchés et doivent être
budgétisés. Et vous pouvez constater que
vous aurez besoin de recâbler même des
parties importantes de votre réseau afin de les
aider à fonctionner correctement.
Comment faire pour Sauver mon Travail?
Il y a
plusieurs façons de sauvegarder votre panneau. C'est
parce que les programmes ont à stocker à la
fois de la configuration (aiguillages, capteurs, etc) et de
la mise en page (les détails de votre panneau
spécifique) de l'information.
Habituellement, le plus simple est d'utiliser un seul
fichier pour tout contenir. Par exemple, vous pouvez stocker
votre panneau(x) dans un fichier(s) appelé
"MainPanel.xml" (ou quelque chose comme ça), et
définir les préférences pour charger ce
fichier. Ensuite, tout ce que vous avez à faire est de
sauvegarder ce fichier à chaque fois que vous changer
quelque chose. Une mise en garde: Assurez - vous que vous
avez "toujours le panneau ouvert lorsque vous enregistrez le
fichier! Si vous le fermez, puis enregistrez le fichier, il
sera bien sûr écrit une version du fichier qui
ne montre pas les panneaux. Et enregistrer ce fichier
à partir du menu "Panneaux", en utilisant les
élément "Enregistrer Panneaux ...".
Cela fonctionne parce que les panneaux sont
conservés avec toutes les informations de
configuration au même moment (ce qui garantit qu'ils
vont travailler quand ils seront rechargés)
Puis - Enregistrer Uniquement les Informations de
Configuration?
Vous pouvez enregistrer seulement la
"configuration" des informations dans un fichier, que vous
pouvez enregistrer sans vous soucier de savoir si votre
panneau est ouvert, etc" Si vous faites cela, vous pouvez
également enregistrer vos panneaux dans leurs propres
fichiers séparés.
Pour ce faire:
- Aller à l'un des outils de Tableau (par exemple
Tableau Itinéraire ) et choisissez "configuration
enregistrement du menu "Fichier".
- Cela vous permettra de sélectionner un nom de
fichier; assurez-vous qu'il n'a _PAS_ le même que le
nom de fichier du panneau (par exemple l'utilisation
"MyConfig.xml"au lieu de "MyPanel.xml").
- Rappelez-vous le nom et l'emplacement, puis
enregistrer.
Cela met une information de configuration, mais pas les
panneaux, dans les fichier.
Maintenant, assurez vous que ces informations de
configuration se chargent automatiquement au démarrage
du programme:
- Ouvrez le panneau de préférences,
- Cochez la case "Afficher les préférences
avancées", et attendre une sec"onde pour les voir
apparaî
- Descendez jusqu'à "fichier du panneau de
chargement au démarrage", cliquez sur
"Ajouter",
- Et sélectionnez le fichier dans lequel vous avez
enregistré la configuration.
- Cliquez sur "Enregistrer" sur les fenêtre de
préférences pour s'assurer que cela est
stocké.
- Quittez le programme et le redémarrer pour
tester.
Où dois-je mettre mes Icônes
Personnalisées et Autres Fichiers?
Le meilleur
endroit pour mettre vos propres fichiers est dans le
répertoire préférences du programme.
(DecoderPro utilise
le même
répertoire ) Vous devez mettre toutes les versions
locales des fichiers modifiés ici afin qu'elles ne
soient pas écrasées par une nouvelle version du
programme. Tous les fichiers que le programme écrit
pour contenir" des informations locales, par exemple
entrées liste, sont aussi écrits ici.
L'emplacement de celui-ci varie selon le type
d'ordinateur.
- Sur une machine Linux, vous trouverez un
répertoire. jmri dans votre répertoire
personnel.
- Sur un Macintosh, regardez dans le dossier
Préférences du Dossier Système en
cours si vous utilisez Mac OS 8 ou 9, ou les dossier
Bibliothèque/Préférences dans votre
répertoire utilisateur sur Mac OS X.
- Sur Windows, cela peut être dans un certain
nombre de places selon la version Windows que vous utilisez
et si vous avez configuré plusieurs utilisateurs;
Recherche d'un répertoire "JMRI".
Assurez-vous de trouver les préférences,
et
pas le dossier d'application d'origine. Ils sont
séparés pour simplifier la mise à jour
de la version du programme. Vous saurez que vous avez
trouvé les bon endroit si vous voyez les fichiers de
préférences qui stockent vos paramètres
d'applications:
PanelProConfig2.xml . Vous pouvez
également rechercher ce fichier pour trouver ce
répertoire .
Si vous
avez créé des icônes et que vous voulez
qu'elles soient utilisable depuis l'éditeur de
panneaux, les mettre dans un répertoire
appelé"ressources" dans le répertoire des
préférences. Elles vont alors apparaî
dans les boî de sélection "fichiers" lorsque
vous appuyez sur un bouton "Changer icône... " sur le
panneau de l'éditeur."

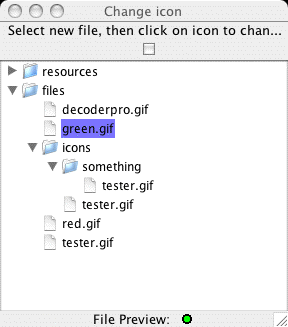

Par exemple, si le répertoire contient les fichiers
préférences ci-dessous, vous obtiendrez
l'affichage du fichier affiché à droite.
> ls Ressources/icons green.gif decoderpro.gif red.gif tester.gif
> ls ressources/tester/icônes/quelque chose à tester.gif/
> ls ressources/icons/quelque chose/tester.gif
Il est également possible de mettre vos fichiers
dans le répertoire resources de la
distribution JMRI que vous obtenez lorsque vous installez le
programme. Ce n'est pas recommandé, car les
fichiers qu'il y a seront probablement remplacés
lorsque vous installerez une version future. (Une version
plus récente d'un fichier, peut-être
écrasera votre copie, le remplacement est basé
sur la date du fichier).
